超六类非屏蔽模块产品特征
● 电气性能远超过IEC60603-7，ANSI/TIA-568.2-D标准，适用于高保密高速局域网，提供安全、稳定的网络通讯。
● RJ45端口，无铅印刷电路板，抗氧化，在恶劣环境中保护内部IDC触点正常工作。
● 金针为磷青铜丝线镀金，防止表明氧化，提高接触性能，保证性能及适用寿命。
● 采用优质阻燃聚碳酸酯材料，符合UL94V-0防火要求。
● 通用线序标签支持T568A和T568B端接线序，背部防尘盖。
超六类非屏蔽模块物理特征
● 金针：磷铜合金，镀镍后镀金，50μ inch 镀金。
● IDC端子：磷青铜、整体镀镍、镀锡。
● 导线端接次数 ≥ 200，插拔次数 ≥ 750
●
温度 ：
储存时：-20℃~60℃
安装时：-10℃~50℃
工作时：-10℃~60℃
超六类非屏蔽模块生产标准及规范
●国际ISO/IEC 11801：2002
● 美国ANSI/TIA-568.2-D
● 欧洲EN50173：2002
● 中国GB50311-2007
超六类非屏蔽模块应用领域
● 超六类/F类信道水平与垂直布线集中端接
● 10Gbps及更高以太网应用
免打线六类非屏蔽信息模块 产品特性
● 传输速率高达1000Mbps，传输带宽达350MHZ，传输数字，语音，数据和视频信号，满足高端需求尤其适合所有E级链路和六类的应用；
● RJ45端口，无铅印刷电路板，抗氧化，在恶劣环境中保护内部IDC触点正常工作；
● 金针采用磷青铜，整体表面镀金，镀金厚度为50U",确保优良电气性能和抗氧化性；
● 打线式模块90°设计，免打线式模块180°设计，本页面为免打式模块；
● 通用线序标签支持T568A和T568B端接线序，背部防尘盖；
● 模块体采用阻燃ABS材料，阻燃等级符合UL94V-0；
● 信息模块尾部接地固定装置设置方便，快速完成屏蔽线缆导流线接地；
● 六类信息模块兼容日线24口空架和系列面板。
免打线六类非屏蔽信息模块 物理特性
● 金针：磷铜合金，镀镍后镀金，50μ inch 镀金；
● IDC端子：磷青铜、整体镀镍、镀锡、卡接22-26AWG导体；
● 导线端接次数 ≥ 200，插拔次数 ≥ 750；
● 温度：
储存时：0℃~50℃
安装时：-10℃~60℃
工作时：-10℃~60℃

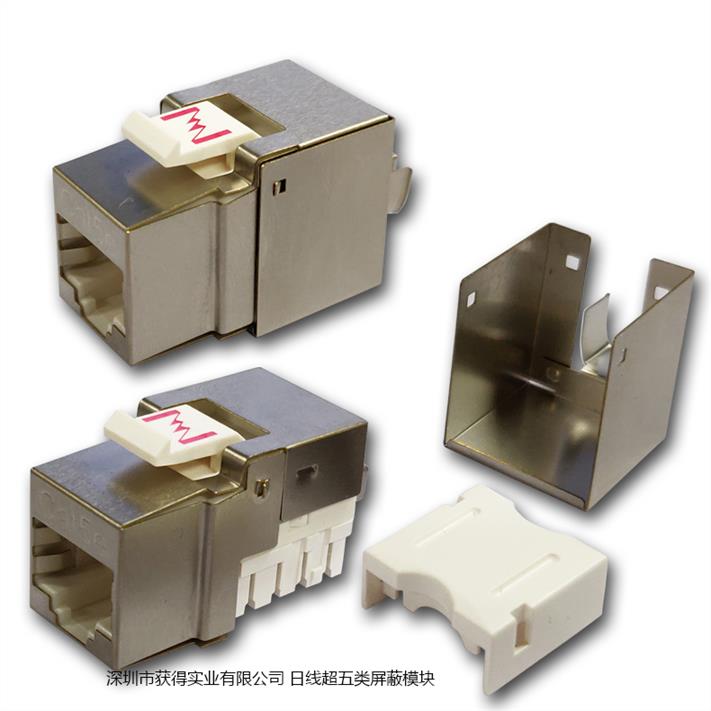

超五类屏蔽网络模块不仅具有超五类非屏蔽网络模块的所以特点，还具有以下特点：
1、可方便、有效地将后部的接地固定装置接地；
2、采用嵌入式设计，在配线架空架上装上模块，可组成模块化式配线架；
3、锌合金整体压铸360度全方位屏蔽外壳设计，防止EMC电磁干扰，独特的接地设计，性能可靠方便；
4、免工具端接方式，兼容t*568A/B两种端接方式。
超六类非屏蔽模块产品特征
● 电气性能远超过IEC60603-7，ANSI/TIA-568.2-D标准，适用于高保密高速局域网，提供安全、稳定的网络通讯。
● RJ45端口，无铅印刷电路板，抗氧化，在恶劣环境中保护内部IDC触点正常工作。
● 金针为磷青铜丝线镀金，防止表明氧化，提高接触性能，保证性能及适用寿命。
● 采用优质阻燃聚碳酸酯材料，符合UL94V-0防火要求。
● 通用线序标签支持T568A和T568B端接线序，背部防尘盖。

超五类屏蔽信息模块产品特性
● 传输速率高达1000Mbps，传输带宽达150MHZ，传输数字，语音，数据和视频信号，满足高端需求尤其适合所有D级链路和超五类的应用，适用于高保密、电磁环境恶劣的高速局域网，为高保密单位提供安全、稳定的网络通讯；
● RJ45端口，无铅印刷电路板，抗氧化，在恶劣环境中保护内部IDC触点正常工作；
● 金针采用磷青铜，整体表面镀金，镀金厚度为50U",确保优良电气性能和抗氧化性；
● 屏蔽外壳层采用合金铜片全包方式，抗腐蚀、抗氧化、抗撞击及优良屏蔽性能；
● 通用线序标签支持T568A和T568B端接线序，背部防尘盖。
● 模块体采用阻燃ABS材料，阻燃等级符合UL94V-0。
● 超五类信息模块兼容日线24口空架和系列面板。
● 信息模块尾部接地固定装置设置方便，快速完成屏蔽线缆导流线接地。
日线六类系统模块接触针设计，底层镀镍，表面镀金，不易氧化 , 符合IEC60603-7标准，RJ45插座插拔次数>1500次；
包含
3013A-12-C6L 免打线六类非屏蔽信息模块
3013A-E08F-C6ABL 六类非屏蔽信息模块
3013A-E8FS-C6ABL 六类屏蔽信息模块
日线NISSEN超五类网络模块电脑网线模块rj45插座接口nipponseisen布线模块
日线六类模块PCB设计：NISSEN 6类模块采用SL细长型外观设计，体积小巧玲珑，PCB板内置于模块中，抗氧化，防尘；
日线六类模块减少线缆解开长度，增大线对间距，提高近端串扰性能；V型端子设计，易于分离线对。防火性能：采用阻燃材料，UL 94 V0 。

日线六类屏蔽信息模块 3013A-E8FS-C6ABL屏蔽外壳层采用合金铜片全包方式，抗腐蚀、抗氧化、抗撞击及优良屏蔽性能。
